Идентификация и поиск профиля, фурнитуры и уплотнителей для Al конструкций

Recommended Posts


Оконный портал tybet.ru | Подписка на новости | Бесплатные объявления | База оконных знаний

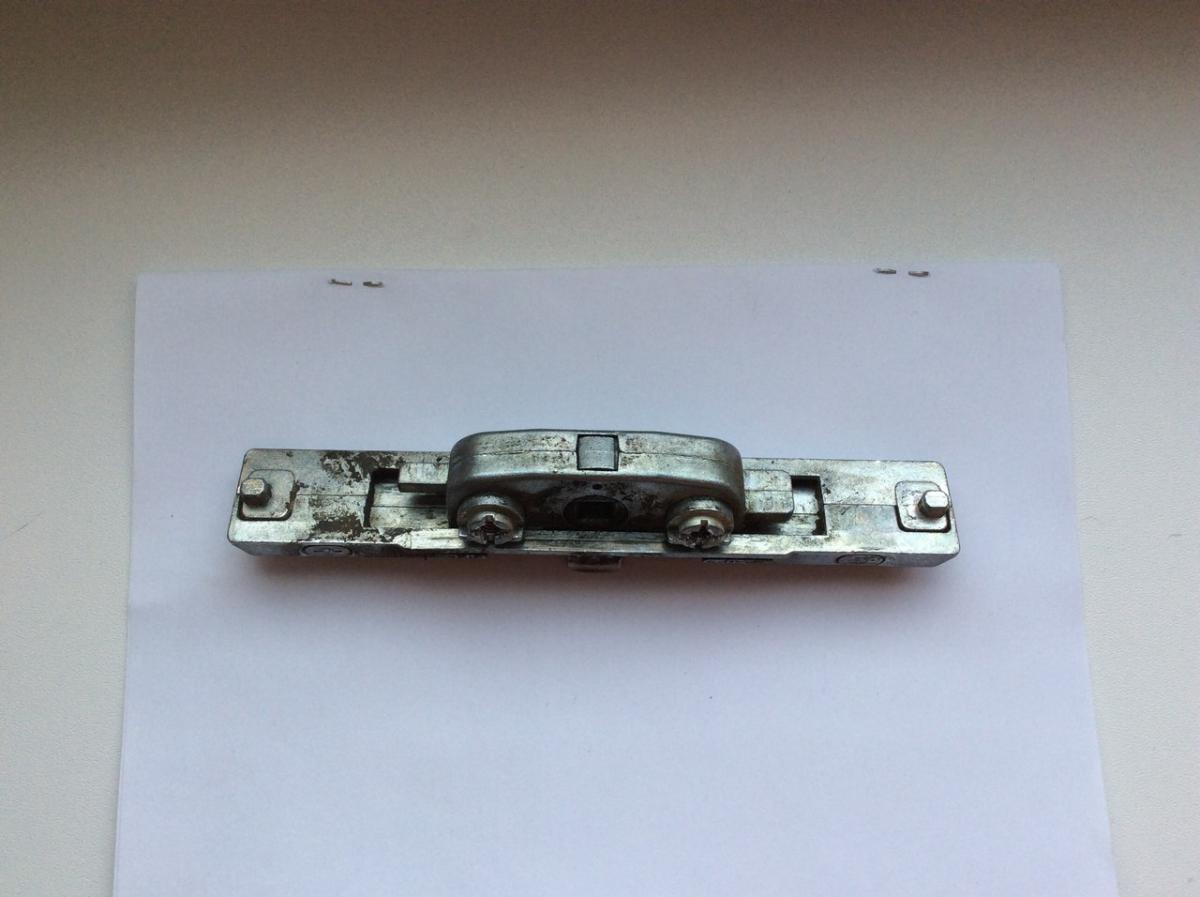

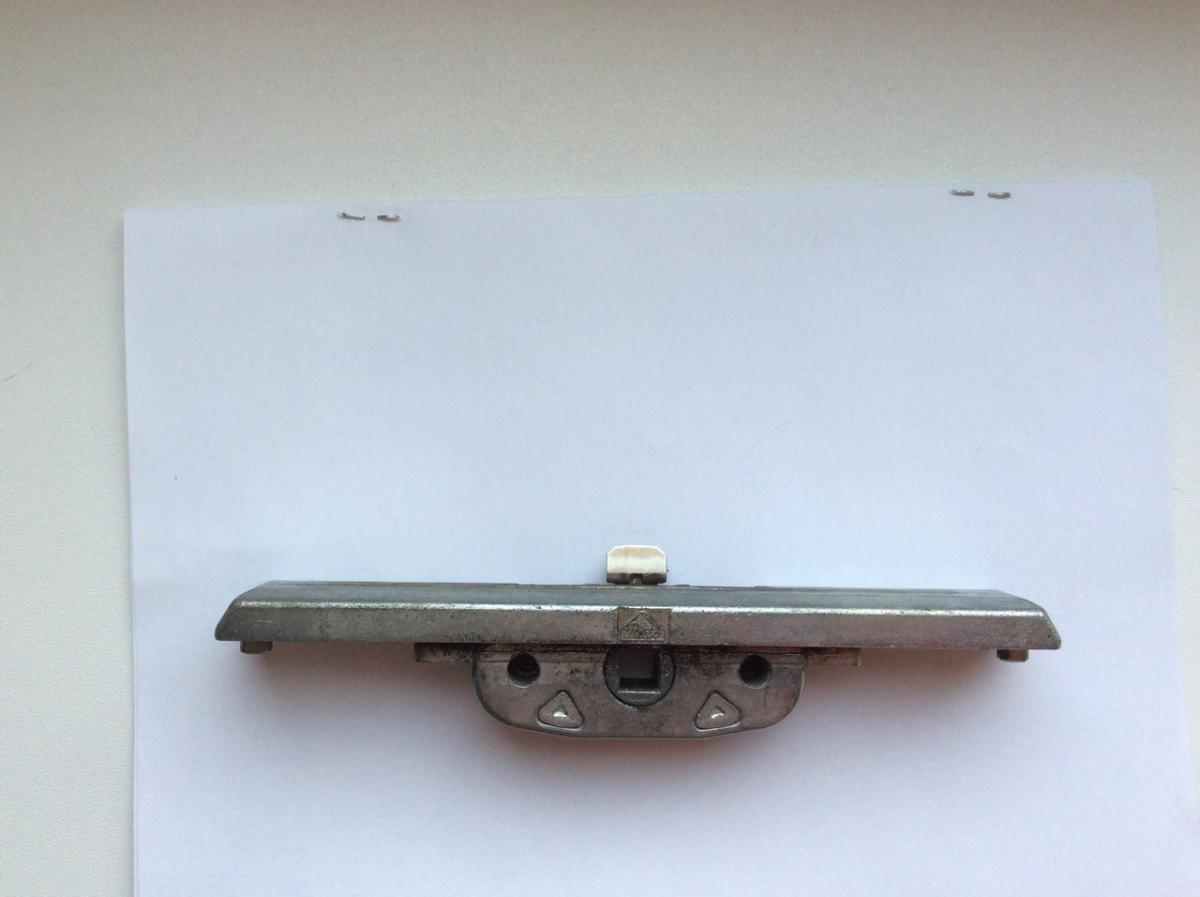

Всем Привет! Господа оконщики! Помогите визуально определить по возможности фурнитуру. В данном окне сломался редуктор, отверстия под ручки - три круглых отверстия, как и ПВХ окне. Пока только такие фото. Ориентировочно окну 14 лет.





  • Upvote 1

Share this post


Link to post
Share on other sites

Нафига ее определять. Лучше определите, какой паз в профиле.

Снимите редуктор и подберите подходящую врезную передачу из тех поставщиков, которые доступны.

Если железо все в хлам, замените тяги на полиамидные и всю обвязку по кругу.



Stas, а что с Фапимом - справился?

  • Upvote 1

Share this post


Link to post
Share on other sites

Да.

Да с Фапимом более-менее справился. Спасибо.

1. Как снимается редуктор на такой фурнитуре?

2. Что есть врезная передача, это сама шестерня редуктора, грубо говоря?

3. У какой фурнитуры тяги полиамидные?

Простите, что так много вопросов, просто с алюминием пока еще не во всем разобрался.

  • Upvote 1

Share this post


Link to post
Share on other sites

Ручку надо снять, потом редуктор. Врезная передача - это то же самое, что и редуктор.

Тяги - это тяги, они бывают алюминиевые, бывают полиамидные.

Возможно, на этом окне алюминиевые тяги покоцаны и пазы забиты.

Чтобы с ними не возиться, можно поставить новые, но это не принципиально, можно и старые оставить.



С Фапимом, как будет время, подробней напишите. Интересно, в чем спотыкались.

Share this post


Link to post
Share on other sites

Ручку надо снять, потом редуктор. Врезная передача - это то же самое, что и редуктор.

Тяги - это тяги, они бывают алюминиевые, бывают полиамидные.

Возможно, на этом окне алюминиевые тяги покоцаны и пазы забиты.

Чтобы с ними не возиться, можно поставить новые, но это не принципиально, можно и старые оставить.



С Фапимом, как будет время, подробней напишите. Интересно, в чем спотыкались.



Т.е. чтобы снять редуктор, нужно снять только ручки, и он свободно выходит?

  • Upvote 1

Share this post


Link to post
Share on other sites

Пока только такие фото. Ориентировочно окну 14 лет.

Любишь ты, Макс, головоломки задавать! По форме корпуса редуктора смахивает на HUECK, по фурнитурному пазу не смахивает... Какой размер фурнитурного паза на створке? Когда научишься резкие фотографии делать? Обнаружил ли хоть какое-то клеймо?

А пока, вот тебе вариант встраиваемого редуктора под ручку с винтами 43 мм друг от друга (как в ПВХ). Стрелка указывает кнопку блокиратора. Но бывает и без него. Например, Giesse или Fapim.




т.е. чтобы снять редуктор, нужно снять только ручки, и он свободно выходит?

Может и не свободно. Грязь! Тогда выдерни уплотнитель и выводи внешнюю часть редуктора.

  • Upvote 1

Share this post


Link to post
Share on other sites

Любишь ты, Макс, головоломки задавать! По форме корпуса редуктора смахивает на HUECK, по фурнитурному пазу не смахивает... Какой размер фурнитурного паза на створке? Когда научишься резкие фотографии делать? Обнаружил ли хоть какое-то клеймо?

А пока, вот тебе вариант встраиваемого редуктора под ручку с винтами 43 мм друг от друга (как в ПВХ). Стрелка указывает кнопку блокиратора. Но бывает и без него. Например, Giesse или Fapim.






Может и не свободно. Грязь! Тогда выдерни уплотнитель и выводи внешнюю часть редуктора.



Фурнитурный паз внешняя сторона - 15 мм.
















  • Upvote 1

Share this post


Link to post
Share on other sites

Ширина от наплава до конца штапика створки - 75 мм.

Толщина створки - 75 мм.


  • Upvote 1

Share this post


Link to post
Share on other sites

Зачем размеры написали. Там же написано название фурнитуры.

Share this post


Link to post
Share on other sites

Зачем размеры написали. Там же написано название фурнитуры.

Ну, она старая мало ли.

  • Upvote 1

Share this post


Link to post
Share on other sites

В смысле различия с тем, чем торгуют сейчас.

Вроде между 400 механизмом и 540, принципиальных различий нет.

Посмотрите сами. Да в Ротовских каталогах можно поизучать

Вот ссылка на ТБМ



http://www.tbm.ru/ca...ura/378337.html

Share this post


Link to post
Share on other sites

В смысле различия с тем, чем торгуют сейчас.

Вроде между 400 механизмом и 540, принципиальных различий нет.

Посмотрите сами. Да в Ротовских каталогах можно поизучать

Вот ссылка на ТБМ



http://www.tbm.ru/ca...ura/378337.html

Спасибо! Визуально она. ТБМ к нам ее не возит почему-то! Будем разговаривать с ними!





Еще вопрос о взаимозаменяемости других элементов! Что подходит к Т540 от другой линейки Alu?

  • Upvote 1

Share this post


Link to post
Share on other sites

Еще вопрос о взаимозаменяемости других элементов! Что подходит к Т540 от другой линейки Alu?

МEТRA и "Сатурн" (СТН) кроме редуктора.

  • Upvote 1

Share this post


Link to post
Share on other sites

МEТRA и "Сатурн" (СТН) кроме редуктора.

А от других линеек Рото что-то подходит?

  • Upvote 1

Share this post


Link to post
Share on other sites

Еще вопрос о взаимозаменяемости других элементов! Что подходит к Т540 от другой линейки Alu?

А от других линеек Рото что-то подходит?

Стас, сформулируйте, пожалуйста, вопрос. Непонятно.



Спасибо! Визуально она. ТБМ к нам ее не возит почему-то! Будем разговаривать с ними!

Пожалуйста, не за что.


Share this post


Link to post
Share on other sites

Стас, сформулируйте пожалуйста вопрос. Непонятно.





Пожалуйста, не за что




Я имел в виду, подходят ли, допустим, другие элементы от Т300 к Т540. Просто в некоторых нужно заменить планку нижнюю п/о.

  • Upvote 1

Share this post


Link to post
Share on other sites

Нужна помощь! Как пошагово установить накладные петли на алюминиевую дверь на стоящей двери. Изначально давно на дверь поставили петли в фальц от фрамужных окон, встал вопрос об установке накладных петель, чтобы они выдерживали вес двери. Буду благодарен за любой совет.

  • Upvote 1

Share this post


Link to post
Share on other sites

А какой вес створки?

На установленную это сделать сложно. Для установки накладных петель используются закладные, которые устанавливаются вовнутрь профиля перед сборкой.

В вашем случае имеет смысл приобрести более мощные петли (трехлепестковые) и установить их.

Например



http://www.furnitorg...vorotnykh-okon/

Share this post


Link to post
Share on other sites
Нужна помощь! Как пошагово установить накладные петли на алюминиевую дверь на стоящей двери. Изначально давно на дверь поставили петли в фальц от фрамужных окон, встал вопрос об установке накладных петель, чтобы они выдерживали вес двери. Буду благодарен за любой совет.

Можно закрепить петли на ввертный анкер или на болт с клиновым анкером, в зависимости от профиля.

Шаблон тоже необязательно, по штангелю разметить и просверлить.

  • Upvote 1

Share this post


Link to post
Share on other sites

Нужна помощь! Как пошагово установить накладные петли на алюминиевую дверь на стоящей двери. Изначально давно на дверь поставили петли в фальц от фрамужных окон, встал вопрос об установке накладных петель, чтобы они выдерживали вес двери. Буду благодарен за любой совет.

1. По шаблону сверлим отверстия.

2. Удаляем заполнение створки.

3, Дрель, болгарка и плоскогубцы: со стороны стекольного фальца проделываем отверстие для вставки закладной детали шарнира.

4. Вставляем назад заполнение створки.

Чтобы меньше мучиться, может просто пару верхних петель поставить, оставив низ на совести фрамужных?



Можно закрепить петли на ввертный анкер или на болт с клиновым анкером, в зависимости от профиля.

Шаблон тоже необязательно, по штангелю разметить и просверлить.

Если в холодный, то невозможно слабо.

  • Upvote 1

Share this post


Link to post
Share on other sites

А какой вес створки?

На установленную это сделать сложно. Для установки накладных петель используются закладные, которые устанавливаются вовнутрь профиля перед сборкой.

В вашем случае имеет смысл приобрести более мощные петли (трехлепестковые) и установить их.

Например



http://www.furnitorg...vorotnykh-okon/



Таких петель к нам никто не возит. Насколько я разузнал, есть два вида монтажа петель, первый через закладные на заводе, и второе на шурупы.

Интересует монтаж на шурупы. Заказчик готов на любые жертвы и деньги, менять дверь он не хочет, а хочет сделать хорошо и надолго!



Можно закрепить петли на ввертный анкер или на болт с клиновым анкером, в зависимости от профиля.

Шаблон тоже необязательно, по штангелю разметить и просверлить

Ввертный анкер, как я понял, это у ТБМа есть. А что за болт с клиновым анкером?

Подробнее про штангель.



1. По шаблону сверлим отверстия.

2. Удаляем заполнение створки.

3, Дрель, болгарка и плоскогубцы: со стороны стекольного фальца проделываем отверстие для вставки закладной детали шарнира.

4. Вставляем назад заполнение створки.

Чтобы меньше мучиться, может просто пару верхних петель поставить, оставив низ на совести фрамужных?

Если в холодный, то невозможно слабо.



А как установить закладную в раму?

  • Upvote 1

Share this post


Link to post
Share on other sites

Анкерное крепление.

http://forum-okna.ru...ndpost&p=301285

Установите 3-х лепестковые и не занимайтесь ненужной модернизацией.



Вес створки, какой? Теплая или холодная?

Share this post


Link to post
Share on other sites

Анкерное крепление.

http://forum-okna.ru...ndpost&p=301285

Установите 3-х лепестковые и не занимайтесь ненужной модернизацией.



Вес створки, какой? Теплая или холодная?

Теплая/холодная пока не знаю.



  • Upvote 1

Share this post


Link to post
Share on other sites
