Elektrik1982 Posted November 30, 2017 Share Posted November 30, 2017 Уважаемые коллеги, если у кого есть пила SD25 S7 под рукой, посмотрите, плиз, ручной выход в ноль. Т.е. после включения станка набираете в нижней графе, к примеру, 100 и жмете "0". У меня почему-то после этого сваливается в ошибку коммуникации, и я не знаю, как сиё трактовать - то ли это признак неисправности, то ли норма. Хотя, сразу после запуска программы связь работает. 100 - это меньше, чем задано в параметрах станка. Поэтому и ошибка. Ручной вывод в ноль делается следующим образом: Голова стоит. Смотрим на показание "язычка", установленного на подвижной голове и указывающего на рулетку. То, на что указывает этот язычок, и вводим в поле. Нажимаем кнопку. Все. Станок принимает это положение за реальное. После, не смещая головы, делаем рез на этом расстоянии. Если отличается сильно - корректируем "язычок" и проводим вновь установку в ноль ручным методом. Рез делаем только под 90 градусов. 1 Quote Link to comment Share on other sites More sharing options...
ART Posted November 30, 2017 Share Posted November 30, 2017 Гм... неужели и вправду ни у кого из присутствующих нет под боком пилы SD25? Quote Link to comment Share on other sites More sharing options...
Тех-отдел Posted November 30, 2017 Share Posted November 30, 2017 Гм... неужели и вправду ни у кого из присутствующих нет под боком пилы SD25? Завтра смогу посмотреть. Quote Link to comment Share on other sites More sharing options...
Vitalie Posted November 30, 2017 Share Posted November 30, 2017 У меня есть, но не такая Quote Link to comment Share on other sites More sharing options...
ART Posted November 30, 2017 Share Posted November 30, 2017 Завтра смогу посмотреть. Спасибо, а то я как в фильме: — Значит, Галечка сейчас в Москве, а я на полу в Ленинграде. То бишь пила на складе без электричества, а все её три платы у меня на столе. И от состояния этих плат зависит, имеет ли смысл вообще тащить эту пилу со склада. Vitale, по барабану какая пила SD25, принцип-то управления одинаковый. Кстати, на этой пиле не только все три платы одинаковые, но и прошивки на всех трех платах тоже одинаковые. Вот итальянцы - затейники.... Quote Link to comment Share on other sites More sharing options...
Vitalie Posted November 30, 2017 Share Posted November 30, 2017 Не думаю. У меня она под наклейкой WEGOMA, обе головы двигаются от центра и нет "телевизора". Quote Link to comment Share on other sites More sharing options...
ART Posted November 30, 2017 Share Posted November 30, 2017 (edited) Тут главное какие платы стоят. Если пр-ва сеньора Ферранти, то приколы те же самые. Edited November 30, 2017 by ART Quote Link to comment Share on other sites More sharing options...

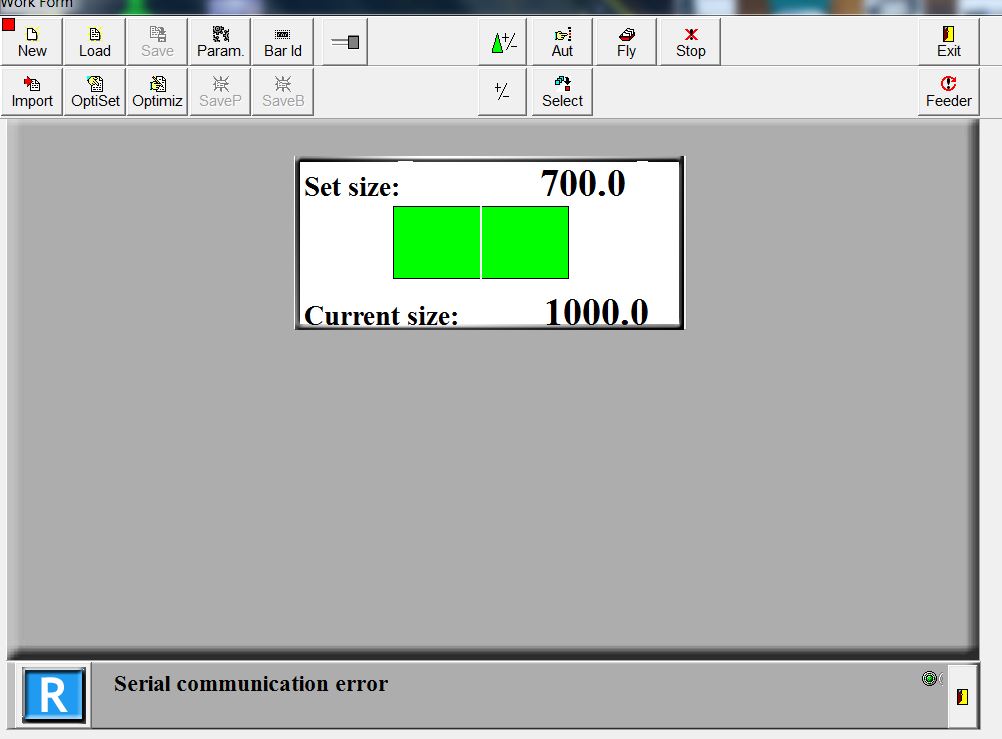

Тех-отдел Posted December 1, 2017 Share Posted December 1, 2017 Уважаемые коллеги, если у кого есть пила SD25 S7 под рукой, посмотрите, плиз, ручной выход в ноль. Т.е. после включения станка набираете в нижней графе, к примеру, 100 и жмете "0". У меня почему-то после этого сваливается в ошибку коммуникации, и я не знаю, как сиё трактовать - то ли это признак неисправности, то ли норма. Хотя, сразу после запуска программы связь работает. Привет. Попробовал. Вводил не "100", а "700" (ибо 100 меньше допустимого). Всё срабатывает. Принимает значение "700". 2 Quote Link to comment Share on other sites More sharing options...
ART Posted December 1, 2017 Share Posted December 1, 2017 Привет. Попробовал. Вводил не "100", а "700" (ибо 100 меньше допустимого). Всё срабатывает. Принимает значение "700". Огромное спасибо! Значит, как минимум одна из плат однозначно неисправна. Quote Link to comment Share on other sites More sharing options...
Bogunov Posted December 3, 2017 Share Posted December 3, 2017 Привет, имел я делА с этой пилой. Тоже долго мучился, пока не пропаял несколько микросхем в плате. Обратите особое внимание на окисление выводов самого процессора и микрухи с наклейкой) У меня она стояла в съёмном исполнении и тоже имела сильный окисл на ножках. Потом были проблемы с оптоводами, на них тоже сигнал связи пропадал. Короче, глючный аппарат, своеобразный) Quote Link to comment Share on other sites More sharing options...
ART Posted December 3, 2017 Share Posted December 3, 2017 Прикол в том, что при запуске программы ошибка связи исчезает, и программа просит выхода в ноль. В то же время по светодиодам установления связи не видно, а осцилл показывает работу в режиме нуль-модема. Это подтверждается тем, что при закольцовывании оптики саму на себя на плате с модулем RS232, программа ведет себя точно так же. Получается, что по факту комп с платами не общается. Это может быть как из-за неисправности плат, так и неисправности программы. Последнее проверить проще, поэтому буду искать образ, т.к. пляски с принтером показали, что замена программы без замены оси эффекта не дает (а на компе пилы вообще винда русская стоит). Quote Link to comment Share on other sites More sharing options...
Тех-отдел Posted December 4, 2017 Share Posted December 4, 2017 Прикол в том, что при запуске программы ошибка связи исчезает, и программа просит выхода в ноль. В то же время по светодиодам установления связи не видно, а осцилл показывает работу в режиме нуль-модема. Это подтверждается тем, что при закольцовывании оптики саму на себя на плате с модулем RS232, программа ведет себя точно так же. Получается, что по факту комп с платами не общается. Это может быть как из-за неисправности плат, так и неисправности программы. Последнее проверить проще, поэтому буду искать образ, т.к. пляски с принтером показали, что замена программы без замены оси эффекта не дает (а на компе пилы вообще винда русская стоит). Могу скопировать файлы программы для сравнения. Quote Link to comment Share on other sites More sharing options...
ART Posted December 4, 2017 Share Posted December 4, 2017 (edited) Спасибо, но нужен образ. Если принтер ни в какую не желает работать без фирменной винды даже с программой, которая заведомо с принтером работает, то почему не ожидать этой же пакости и от пилы? На настоящий момент выяснено, что вторая и третья плата на запросы по внутренней оптосети не отвечают. БП на них уже заменил. Хотя первая плата инфой с компом обменивается (потому при запуске программы и ошибки нет). В то же время, насколько я помню, установление связи с компом сопровождается активным миганием светодиодов на плате связи, а у меня этого нет. Очень похоже на то, что в этой системе роль ПЛК исполняет комп, а платы - это его расширения. А почему бы и нет? Edited December 4, 2017 by ART Quote Link to comment Share on other sites More sharing options...
Тех-отдел Posted December 4, 2017 Share Posted December 4, 2017 Очень похоже на то, что в этой системе роль ПЛК исполняет комп, а платы - это его расширения. А почему бы и нет? Вполне возможно. У меня по такой схеме работает пила ROTOX. В компе CAN-адаптер. А дальше конвертер Beckhoff и платы входов/выходов. Quote Link to comment Share on other sites More sharing options...
ART Posted December 5, 2017 Share Posted December 5, 2017 Ключевое: при запуске программы первым делом включается выход GUARD OPEN на плате с коммуникатором RS232. Платы местами менял - GUARD OPEN каждый раз включается на той плате, на которой установлен RS232. Прохождение сигналов проверено, все чисто. Поэтому есть подозрение, что прошивка плат не соответствует программе. Программ у меня накопилось штук восемь - все ведут себя одинаково, за исключением русифицированной - та и GUARD OPEN не включает, но и оптическую связь тоже игнорирует. На одном из EPROMов сохранилась бумажка - S5 2515, и у него одна ножка паяная (была оторвана и припаяли другую). 2515 - номер прошивки, а S5 - это не пила S5 случаем? Ни у кого перед глазами шкаф пилы S7 в ближайшее время не окажется? Quote Link to comment Share on other sites More sharing options...
Тех-отдел Posted December 6, 2017 Share Posted December 6, 2017 Ключевое: при запуске программы первым делом включается выход GUARD OPEN на плате с коммуникатором RS232. Платы местами менял - GUARD OPEN каждый раз включается на той плате, на которой установлен RS232. Прохождение сигналов проверено, все чисто. Поэтому есть подозрение, что прошивка плат не соответствует программе. Программ у меня накопилось штук восемь - все ведут себя одинаково, за исключением русифицированной - та и GUARD OPEN не включает, но и оптическую связь тоже игнорирует. На одном из EPROMов сохранилась бумажка - S5 2515, и у него одна ножка паяная (была оторвана и припаяли другую). 2515 - номер прошивки, а S5 - это не пила S5 случаем? Ни у кого перед глазами шкаф пилы S7 в ближайшее время не окажется? У меня SD26/S7 Различные фото здесь. 1 Quote Link to comment Share on other sites More sharing options...
ART Posted December 6, 2017 Share Posted December 6, 2017 У меня SD26/S7 Различные фото здесь. Ба, как у Вас в шкафу всё чисто и аккуратно! Кстати, в восстанавливаемой пиле связная плата тоже в шкафу, а не около компа, с которыми мне приходилось иметь дело ранее. Сегодня скачал прошивки плат на исправной пиле, и.... Прошивка епрома платы связи иная, чем прошивки на остальных платах. Причем, начиная уже со стартового адреса. Мои же все три платы имеют одинаковые прошивки. Получается, что у меня функции связи, вроде как, и нет вовсе. Проверить версию просто - купить три епрома, залить в них копии прошивок с исправного станка и поставить на мои платы. Плюс на комп образ компа этой исправной пилы. Quote Link to comment Share on other sites More sharing options...
Elektrik1982 Posted December 7, 2017 Share Posted December 7, 2017 S5 и S7 отличаются типом управления - панель ЦПУ или ПК. На каждой плате стоит своя прошивка. Версия указана на наклейке. Прошивки плат S7 и S5 разные. И платы настраиваются микриками, расположенными внизу. На основной плате стоит модем (сверху) - подключение через правый широкий разъем. Внешне платы одинаковые, но ПО разное. Если пила под управлением ПК - ПО может запросить код активации. Но не факт. Образ может подойти любой, главное, чтобы совпали параметры портов и тип платы COM. Кроме того - на каждой плате есть микросхема питания. Расположена: правый верхний угол. Корпус металл. Выгорают на "ура". Как определить ее неисправность: если на плате "помаргивают" (горят не стабильно) зеленые диоды и красные - микросхему под замену. Оригинал в продаже стоит дорого. Но есть аналог. Правда, у него не совпадает распайка. Выход: приклеить ножками к верху и развести проводками по плате. Либо дополнительную монтажную плату установить, закрепить и тогда развести. Если на одной из плат эта микросхема неисправна - пила глючит. Может раз нормально запустится, а может не запустится. ПЗУ очень редко повреждаются. На моей памяти за 10 лет еще ни разу такого не было - вся проблема была в микросхеме. Quote Link to comment Share on other sites More sharing options...
ART Posted December 7, 2017 Share Posted December 7, 2017 (edited) Внешне платы одинаковые, но ПО разное. Dear, убедительная просьба прежде, чем комментировать сообщения, читать то, что в этих сообщениях написано. А написано, что на исправной пиле прошивки двух плат одинаковые. Про решение проблемы блоков питания этих плат я уже давал информацию на форуме (предпоследнее сообщение последней страницы темы): http://forum-okna.ru...pic=40723&st=60 Edited December 7, 2017 by ART Quote Link to comment Share on other sites More sharing options...
Elektrik1982 Posted December 7, 2017 Share Posted December 7, 2017 Dear, убедительная просьба прежде, чем комментировать сообщения, читать то, что в этих сообщениях написано. А написано, что на исправной пиле прошивки двух плат одинаковые. Про решение проблемы блоков питания этих плат я уже давал информацию на форуме (предпоследнее сообщение последней страницы темы): http://forum-okna.ru...pic=40723&st=60 Dear, платы входов-выходов различаются ПО. Версии могут совпадать, но содержимое разное. Не забываем про микро переключатели. На плате, по мимо маркировки ПЗУ есть еще маркировка плат. С этими пилами я "собаку съел". Помучался одно время .... Но потом мне все обьяснили.... И все пошло как по маслу. Хочешь - прислушивайся к моим советам, хочешь - нет. Дело ваше, уважаемый. Но я о вашей компетенции в станках я сделал еще ранее вывод по вашим запросам на тему: "а как станок ведет себя в режиме обнуления?" Не знать это и лезть в станок - легко угробить. Но при этом надо еще и обладать умением разговаривать, чтобы убедить клиента в том, что станок это сделал сам, а не по ошибке "техника-ремонтника". Прошивки разные. 90% неисправностей этих пил - микросхемах питания. О них я тоже ранее писал в темах форума. Платы и прошивки надежны до чертиков. Чтобы ПЗУ вышло из строя - это надо постараться угробить станок. S5 и S7 отличаются типом управления и содержимым ПЗУ. Quote Link to comment Share on other sites More sharing options...
ART Posted December 8, 2017 Share Posted December 8, 2017 (edited) ...платы входов-выходов различаются ПО. Прошивки разные. 90% неисправностей этих пил - микросхемах питания. О них я тоже ранее писал в темах форума. Dear, убедительная просьба прежде, чем комментировать сообщения, читать то, что в этих сообщениях написано. А написано, что на исправной пиле прошивки двух плат одинаковые. Про решение проблемы блоков питания этих плат я уже давал информацию на форуме (предпоследнее сообщение последней страницы темы): http://forum-okna.ru...pic=40723&st=60 Edited December 8, 2017 by ART Quote Link to comment Share on other sites More sharing options...
Elektrik1982 Posted December 8, 2017 Share Posted December 8, 2017 Этот вопрос легко закрыть. У тебя есть программатор. Сними дампы с ПЗУ. И сравни содержимое. Не обязательно код знать. Просто внешне сравни. Quote Link to comment Share on other sites More sharing options...
ART Posted December 8, 2017 Share Posted December 8, 2017 (edited) Этот вопрос легко закрыть. У тебя есть программатор. Сними дампы с ПЗУ. И сравни содержимое. Не обязательно код знать. Просто внешне сравни. Уважаемые господа модераторы! Ну вот как, по Вашему мнению, можно назвать участника, который в ответ на дважды повторенное сообщение о том, что на исправной пиле прошивки двух плат одинаковые, советует в поучительном тоне (!!!) снять дампы с ПЗУ этих плат? Или идиот на самом деле я, потому как не ведаю, что узнать, что прошивки одинаковые можно только сравнив их дампы? Edited December 8, 2017 by ART Quote Link to comment Share on other sites More sharing options...
Тех-отдел Posted December 8, 2017 Share Posted December 8, 2017 Как дети малые Два веселых гуся 1 Quote Link to comment Share on other sites More sharing options...
SAV1 Posted December 8, 2017 Share Posted December 8, 2017 Уважаемые господа модераторы! Ну вот как, по Вашему мнению, можно назвать участника, который в ответ на дважды повторенное сообщение о том, что на исправной пиле прошивки двух плат одинаковые, советует в поучительном тоне (!!!) снять дампы с ПЗУ этих плат? Или идиот на самом деле я, потому как не ведаю, что узнать, что прошивки одинаковые можно только сравнив их дампы? Пора задуматься о совместном бизнесе ) Quote Link to comment Share on other sites More sharing options...
