Пример оформления чертежей. Зенитный фонарь. Раздел КМ.




















































Изменено пользователем Ruslan R
  • 8 months later...
Опубликовано:

Сколько времени и какая стоимость Вашей работы?



Все зависит от сложности конструкции. Сбрасывайте тех.задание (эскиз с размерами и конфигурацией конструкции), скажу стоимость и сроки выполнения.



P.S. Тех.задание сбрасывайте в личку или сразу мне на e-mail: ruslan-r@ukr.net

Опубликовано:

Хорошие чертежи, но объясните, пожалуйста, технологию изготовления

колпака из оцинковки 0.7 мм. Как соединить 3 детали?

Опубликовано:

... но объясните, пожалуйста, технологию изготовления

колпака из оцинковки 0.7 мм. Как соединить 3 детали?

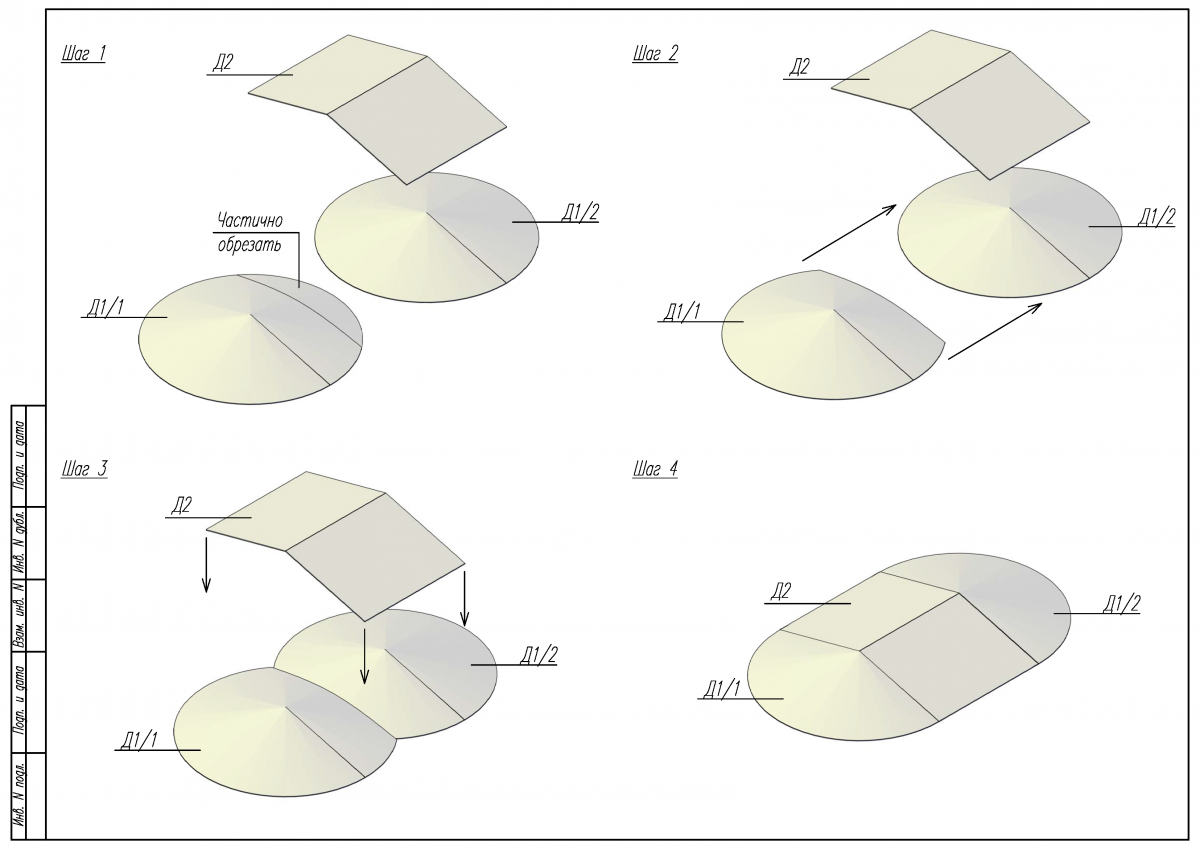

См. вложение. Деталь Д1/1 частично обрезаем. Далее соединяем деталь Д2 с деталью Д1/1 и Д1/2. Используемые материалы для крепежа - заклепки и структурный герметик.


  • 1 month later...
Опубликовано:

Парапет по-любому кирпичный. При определённой степени пофигизма исполнителя, равно и его буквоедстве (км узла в руках), весь сад провиснет. Анкера по спецификации (а она, я думаю, была) могли приобрести, а в постель кирпича их ну никак нельзя крутить.

Штроба в ж/б плите под нащельник? Смело, но очень сложно после монтажа нарезать.

Ничего не имею против к проекту, но... Я всё к тому, что чем больше степень детализации, тем больше вопросов вскроется. Которые потребуют дальнейшего проектирования, если опираться на концепцию: "Сижу, черчу, должны всё делать по чертежу".

Всё-таки без контроля и последующих подмеров, хотя бы доборов и крепежа никак.

  • Upvote 1
Опубликовано: (изменено)

При определённой степени пофигизма исполнителя, равно и его буквоедстве (км узла в руках), весь сад провиснет.



Уверены? :)













Присмотритесь к узлу "У3" (выше). Здесь стойка частично опирается на парапет, а основная нагрузка на парапет именно от этих стоек.
























Анкера по спецификации (а она, я думаю, была) могли приобрести, а в постель кирпича их ну никак нельзя крутить.



Анкера М12х180мм такие заказывались (см. ниже). Я в спецификации на крепеж всегда эскиз (фото) крепежного элемента прилагаю.




P.S. Кирпич там был армирован и высокая марка раствора.



"Сижу, черчу, должны всё делать по чертежу".



Естественно, только так и никак по другому.

Изменено пользователем Ruslan R
Опубликовано:

Нагрузка на вырыв всё рано присутствует. Вылет витража за опору имеется.

Анкер болт неминуемо рвёт кирпич, если крутить его в постель, рвёт, если в ложок. Но если из ложка его относительно сложно вытащить килограмм 400 по-любому покажет, то из постели выходит легко, даже с руки. Между вёрстами этот высококачественный раствор не привыкли закидывать, навык на автомате во всём СНГ. Осколки туда смещаются, много не надо-5 мм, и анкер в руках. Нейлоновый не вылазит, но и не стопорится при закручивании 70 % случаев, не меньше. Если шибко просто объясняю, смотрите условия применения крепежа, там то же самое написано.

Я в этих случаях химанкера ставлю, расходы не так и велики по факту.

А при вырезании штробы во внутреннем углу приходит мысль о приобретении квадратного круга для болгарки.

  • Upvote 1
Опубликовано:

Нагрузка на вырыв всё рано присутствует. Вылет витража за опору имеется.



Нагрузка от угловой стойки можно сказать, что отсутствует, так как правая часть опирается полностью на парапет. Основная нагрузка здесь от клюшек С2/1 - К4 и С2/2 - К5. Но тут нагрузка на вырыв также отсутствует, так как часть стойки опирается на парапет - там стойка 185мм. По остальным трем малым клюшкам нагрузка на вырыв минимальна, да и конструктив стального кронштейна минимизирует это.



Анкер болт неминуемо рвёт кирпич, если крутить его в постель, рвёт, если в ложок. Но если из ложка его относительно сложно вытащить килограмм 400 по-любому покажет, то из постели выходит легко, даже с руки.



Если шибко просто объясняю, смотрите условия применения крепежа, там то же самое написано.



Ну вот и посмотрите условия крепежа. Вы просто путаете анкера. Вот этот держаться в кирпиче не будет и его легко вытащить. А тот, что я показываю, с кирпича не вытащить, тем более, что я дал длину 180мм - на несколько рядов кирпича.



А при вырезании штробы во внутреннем углу приходит мысль о приобретении квадратного круга для болгарки.



А там во внутреннем углу штробу никто и не делал, так как нет необходимости - там наружная стена здания утеплена 150мм утеплителем, т.е. просто завели в этом месте примыкание в утеплитель (см. разрез 21-21).
