Утепление монтажных швов на выносных витражах

Рекомендованные сообщения

Здравствуйте, форумчане!

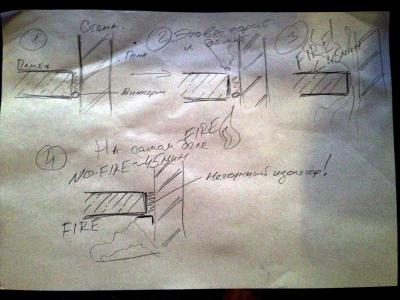

Часто на стройке Заказчики стали задавать вопросы по правомерности использования пенопласта для заделки монтажных швов навесных витражей на стыке с утеплителем из минплиты.

Для утепления шва мы вклеиваем на пену брусок из пенопласта (горючего, конечно) между боковой поверхностью стойки и утеплителем НВФ. Применение пенопласта связано с отсутствием адгезии пены к минплите. Т.о. в монтажный шов заводится заведомо горючий компонент, в использовании которого и сомневается Заказчик (и мы, немного). С другой, стороны, своими глазами видел пожар на нашем объекте (возгорание композитной панели от э/сварки) и как при этом выгорает монтажный шов вокруг витража, заполненный обычной монтажной пеной (наподобие бикфордова шнура).

Есть у кого-нибудь проверенные временем (возможно огнем, не дай бог, конечно!) решения, принятые к исполнению ГАСНои или пожарным надзором?

Возможно ли в дополнение просто вводить противопожарные межэтажные рассечки из минплиты в уровне перекрытий?
