Как нарисовать эскиз большой ручки в ПрофСтрое?

[lobb]

Добрый день, Коллеги.

Завожу в ПрофСтрой новую фурнитуру и есть необходимость завести ручки-штанги размером более 400мм (например, 1500мм или 2000мм). По точкам (как в ролике ПрофСегмента) не понимаю как это сделать. Есть еще какие-то способы это сделать? Прошу поделиться ноу-хау.

Edited February 5 by lobb

[rundll]

Добрый день.

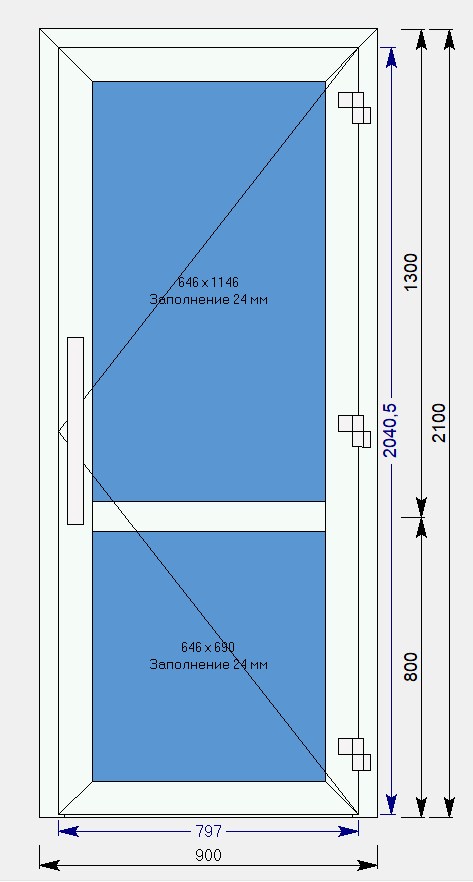

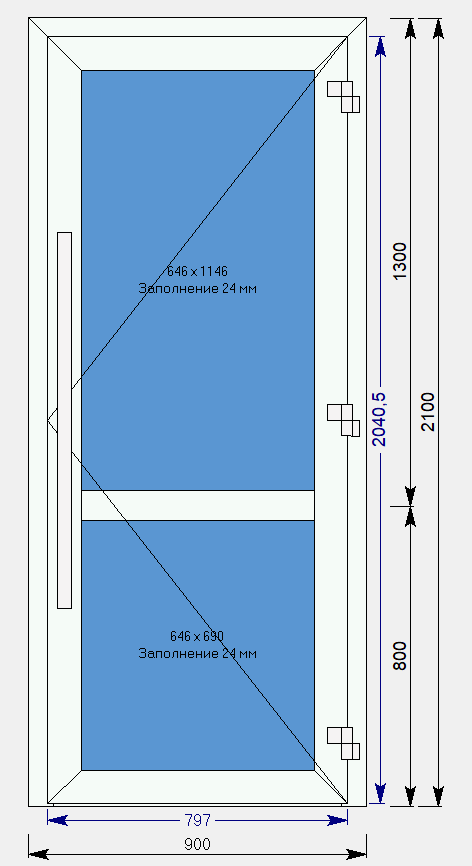

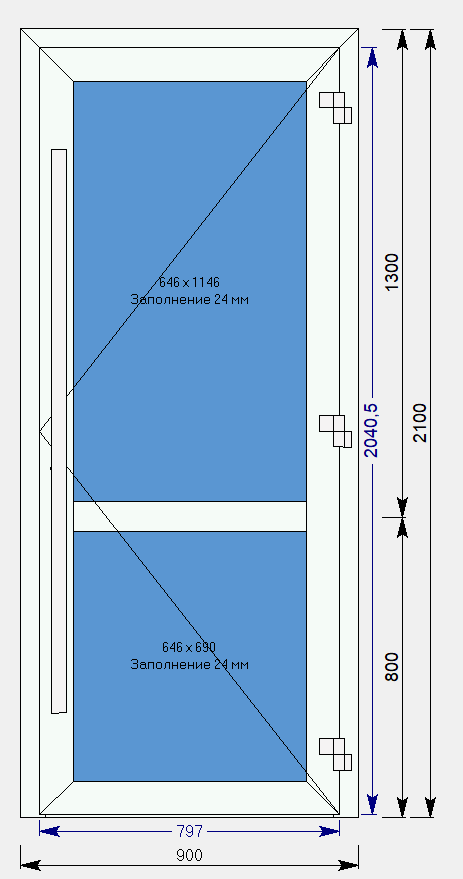

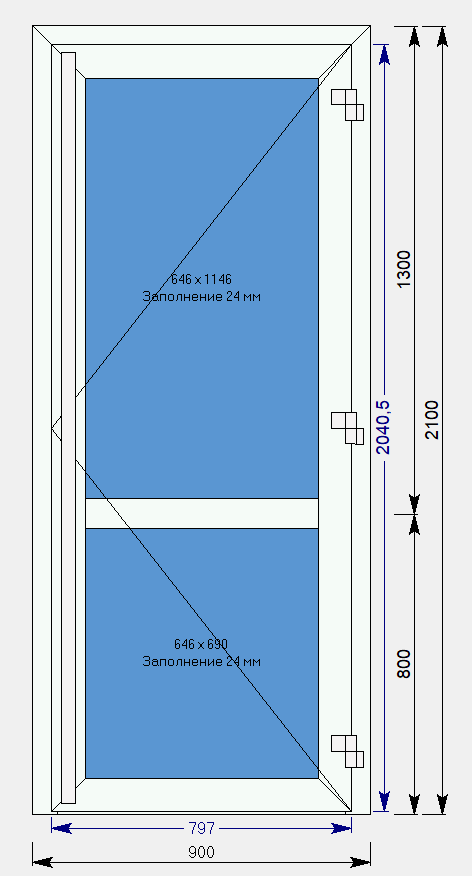

Построитель работает следующим образом. Есть условный центр X=0, Y=0. Есть точка которая имеет вид например R1000U45P, ее положение можно определить как положение точки находящейся на окружности радиусом 1000, на конце линии которая исходит из центра окружности и находится под углом в 45 градусов по отношению к горизонтальной оси. Для вычисления точек я пользовался автокадом - вначале рисовал трубу, позиционировал ее центр, вычислял расстояния от точек эскиза до центра и углы получившихся линий по отношению к горизонту. Потом записывал эти коды и вставлял в построитель эскизов.

К сожалению не все точки можно встроить в окружность при должном угле таким образом чтобы и расстояние R и угол были целыми числами без остатка. Построитель эскизов понимает только целые числа и целые углы. Поэтому эскизы могут зачастую получаться кривыми. Приходится подбирать такие координаты которые бы не слишком изменяли размеры и прямоугольность линий эскиза. Кронштейны отрисовывать не стал именно по этой причине. Лично меня удовлетворяет простое отображение трубы на эскизе двери.
