Установка импоста в угол коробки с преобразованием 2L

[Руслан А.]

Вопрос к настройке программы Профстрой 3:

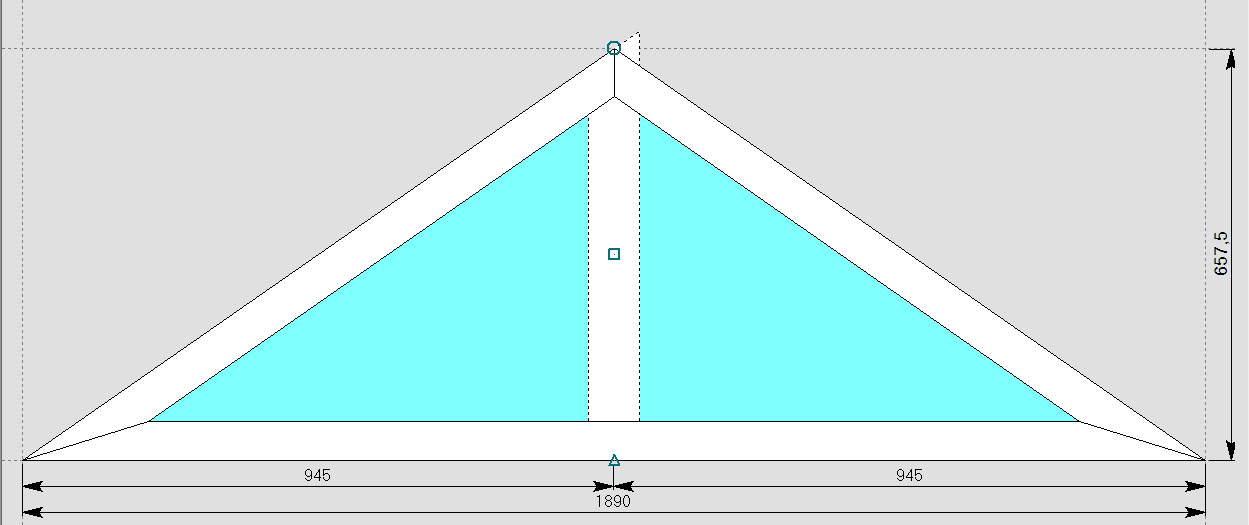

Недавно понадобилось спроектировать треугольное окно с установкой импоста в угол коробки. Включил нужную опцию в меню Расчетных данных: "Установка импоста в угол коробки с преобразованием 2L". Прописал соединение типа L импоста с рамой. Но импост на эскизе не обрезается должным образом (с преобразованием в 2L), как заявлено и "вылезает" за пределы коробки. Пробовал прописывать два соединения L-левое и L-правое (с соответствующими значениями параметра "Угол варианта"). Ничего не меняется. В Хэлпе этот случай не описан.

Кто знает, как решить этот вопрос, подскажите, пожалуйста.

Edited September 9, 2009 by Руслан А.

[diogen3]

крепление в сварной шов? разные углы фрезеровки импоста?

сперва сделайте такое окно на производстве...

[MirrorBlack]

крепление в сварной шов? разные углы фрезеровки импоста?

сперва сделайте такое окно на производстве...

А в чём проблема? Делается на УРА. Главное чтоб у рабочего руки из плечей росли

[Руслан А.]

А в чём проблема? Делается на УРА. Главное чтоб у рабочего руки из плечей росли

Вот именно! И под рукой у него всегда имеется универсальный инструмент - напильник.

Но, хотелось бы получить ответ по существу, коллеги...

[ggeorge]

А для чего там импост нужен? Поставьте фальш накладку широкую... В разы проще

[Руслан А.]

А для чего там импост нужен? Поставьте фальш накладку широкую... В разы проще

Пакет великоват! Есть ещё такие же окна, но шириной под 3 метра! Да, можно найти другое, более простое решение для производства, благодарю всех за отклик, но... Во-первых, желание клиента для нас - закон, а клиент хочет импост в сварной шов; во-вторых, меня сейчас больше интересует решение данной задачи в Профстрое! Edited September 9, 2009 by Руслан А.

[Rexther]

Давайте не станем флудить. В пр-ве такое окно не имеет сложностей. Крепление там никуда не в сварной шов - через армирование все крепится, парой саморезов и никаких проблем. Другой вопрос - расчет в программе. Об этом и давайте говорить.

В Профсегмент звонили?

[Руслан А.]

В Профсегмент звонили?

Звонил, но пока не застал на месте специалиста службы техподдержки. Заодно решил и здесь совета поспрашивать, так сказать для комплексного решения проблемы. А иначе, зачем этот форум нужен?

[Rexther]

Звонил, но пока не застал на месте специалиста службы техподдержки. Заодно решил и здесь совета поспрашивать, так сказать для комплексного решения проблемы. А иначе, зачем этот форум нужен?

Ну много для чего еще нужен...

Я звонил в ПС. Переговорил. Попробовал сам построить. Пока получилось как-то коряво - наверно что-то не понимаю. На днях планирую быть у них в гостях - если не забуду поспашаю. Но и Вы звоните сами. Может быстрее получите ответ.

[Temu]

такие случаи довольно редки, поэтому без раздумий советую переключится на автокад и спроектировать в 3D.

[Руслан А.]

Понятно... В Автокаде не приходилось проектировать, видимо придется ждать очередную заплатку для Профстроя и пояснения Профсегмента по поводу настройки вариантов соединений под данный тип.

[Rexther]

Я сегодня был в гостях в ПрофСегменте. Обсуждал и эту проблему. Ниже то, что получилось у меня при вчерашней настройке и разъяснения.

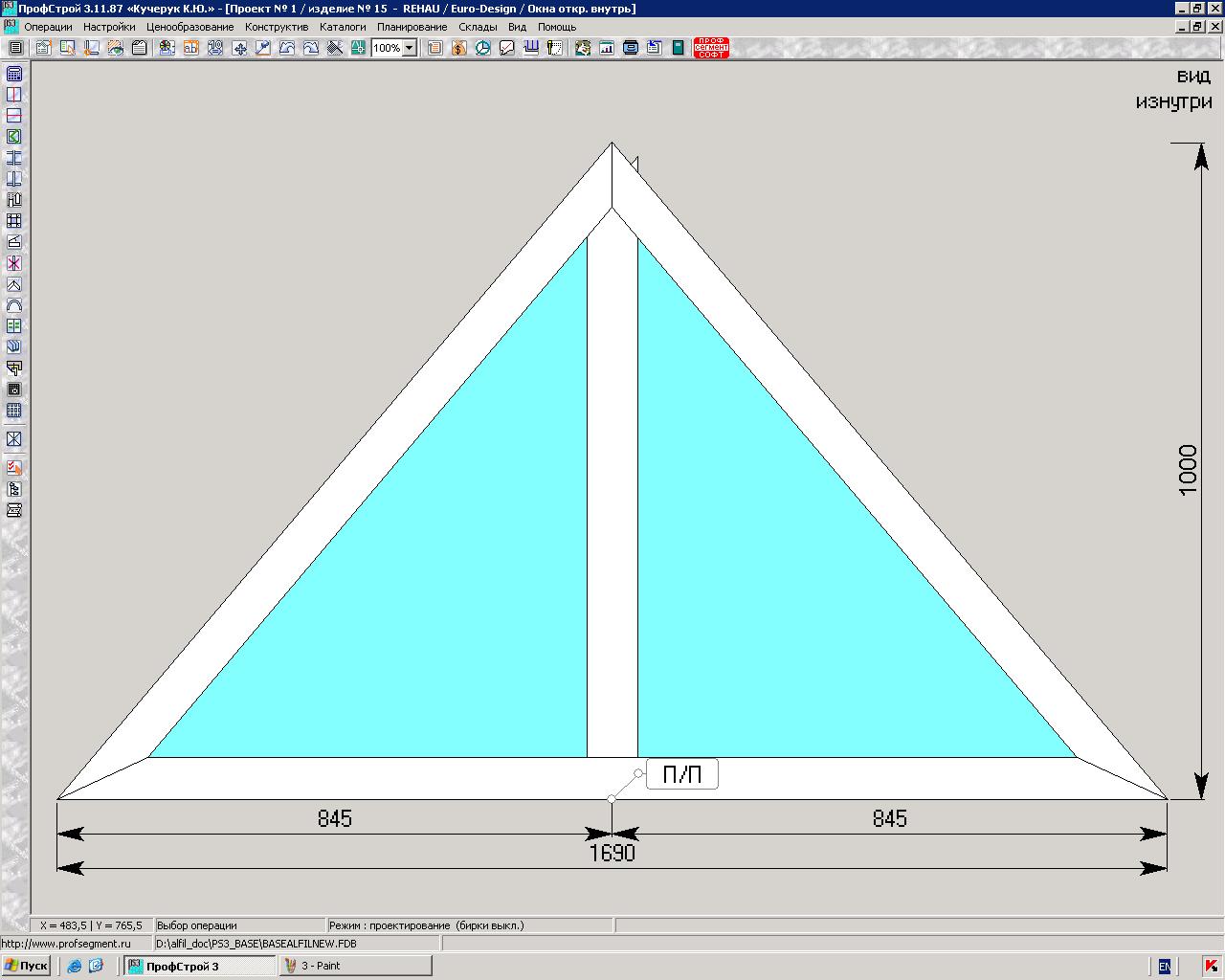

Вот так ПС3 строит треугольник с вертикальным импостом:



Вот длина импоста:

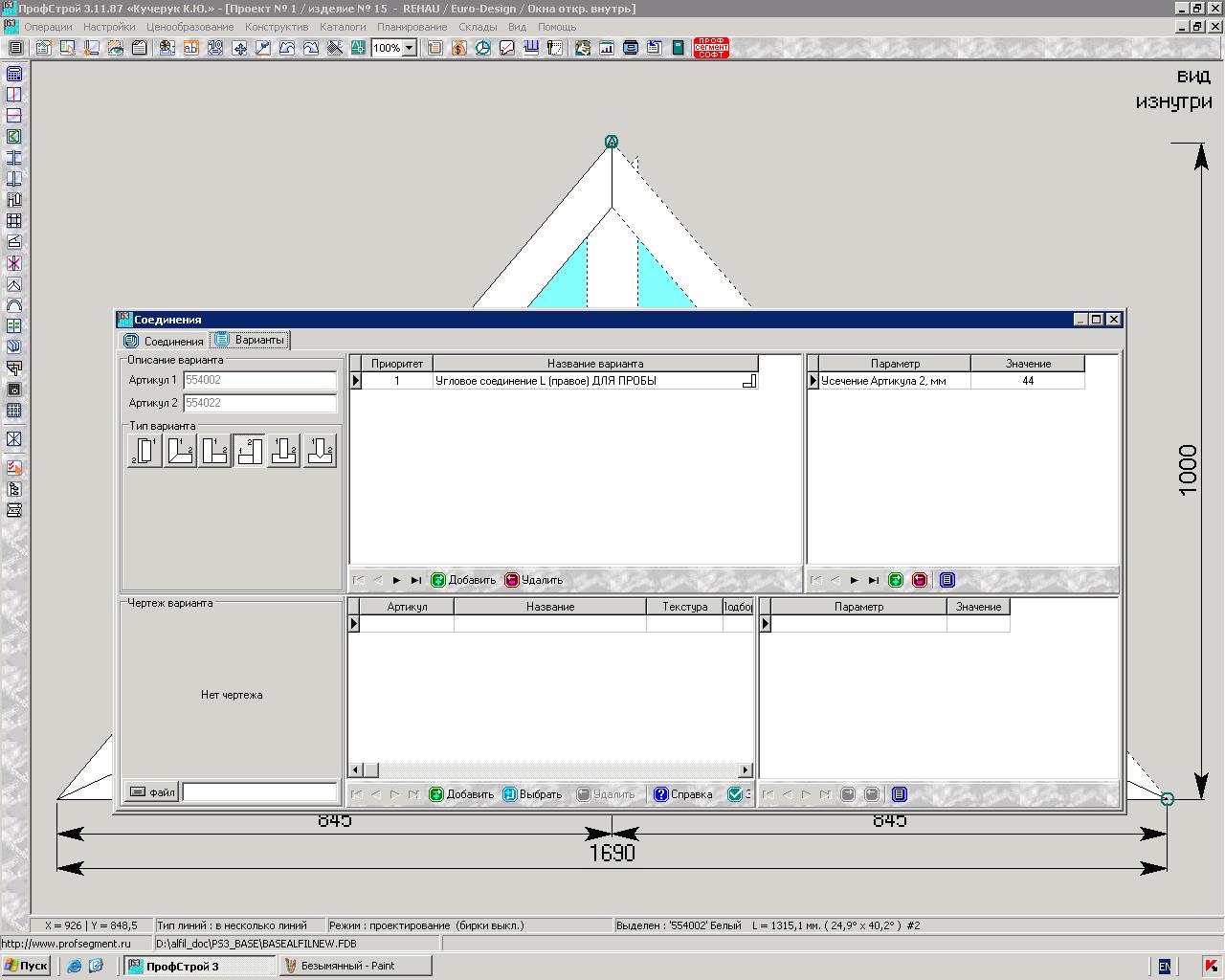

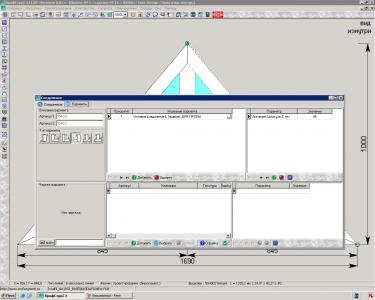

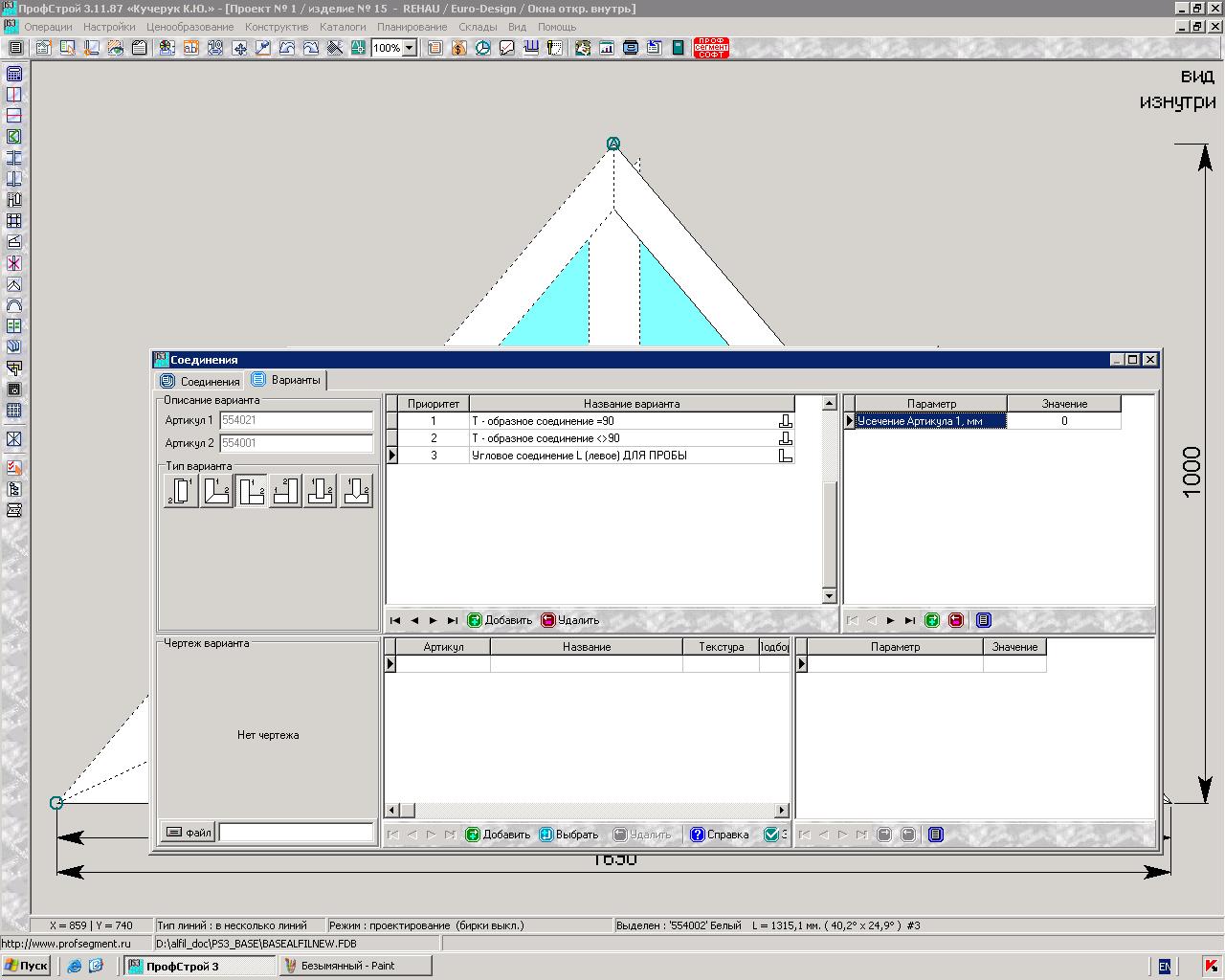

Вот настройки соединений:





В настройках должно быть указано "преобразовывать в 2L"



Что получаем? Вот прочертил в Acad-е:



(ширина профиля коробки полная - 64 мм, наплав - 20 мм .... Короче говоря Rehau BD)



Получаем длину импоста по первому резу. Т.е. ПС3 считает длину заготовки для первоначального раскроя, с углом реза. Второй угол реза и вторую длину надо как-то обрабатывать в ручную. При наличии модуля экспорта в ACAD это не проблема. При умении пользоваться ACAD-ом это опять же не проблема.

Заготовку с 2-мя углами ПС3 сейчас не отрисовывает.

Карту раскроя со всеми углами и длинами возможно получить с помощью генератора отчетов (как - не знаю, не программер я).

Вот.

[imorga]

Если первый угол правильно запилен, то надо просто перевернуть импост на 180 грд. относительно оси профиля ( положить на обратную плоскость ) и отпилить. Дальше обработать на торцефрезерном станке. Всем привет!
